Een PCB is te vinden in bijna elk elektronisch apparaat. Als u elektronische componenten in een apparaat hebt, zijn deze op een PCB gemonteerd, groot of klein. Naast het op zijn plaats houden van de componenten, is het doel van een PCB het verschaffen van elektrische verbindingen tussen de componenten die erop zijn gemonteerd. Naarmate elektronische apparaten complexer zijn geworden en meer componenten nodig hebben, is de PCB meer bevolkt en vol met bedrading en componenten.

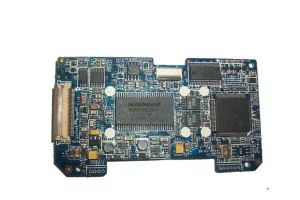

Flollowing is een pcb met componets die we recent hebben gemaakt, en dat is als sensorcomponent voor sensorelektronica.
Dit is het circuit van deze sensor-pcb, we hebben deze foto gemaakt voor pcb-software.
Deze onderkant van deze 2-laags sensorprint, voor deze print zijn er niet zo veel componenten aan de onderkant, maar het heeft enkele circuits aan de onderkant, en die circuits met 1oz koperdikte.
De bovenkant van deze 2-laags printplaat, de meeste componets bevinden zich aan de bovenkant van deze 2-laags print. Ik zal een component introduceren, de tweecirkelige trimpot, die van het merk PIHER is met een weerstand van 470K en zeshoekig en verstelbaar.
